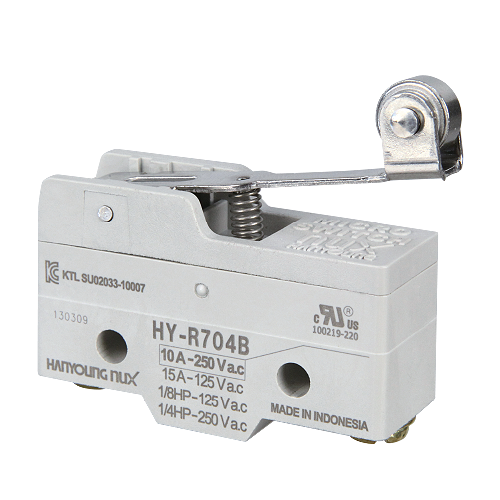

میکرو سوئیچ تیپ کوچک تسمه ای قرقره دار متوسط هانیانگ مدل HANYOUNG HY-R704B

⚙️ Hanyoung NUX مدل HY-R704B — Roller Lever Limit Switch


🔸 معرفی محصول

میکرو سوئیچ Hanyoung HY-R704B از سری HY-700، یک سوئیچ حدی با طراحی اهرم غلتان مفصلی (hinge roller lever) است. این مدل برای تشخیص موقعیت دقیق در ماشین‌آلات صنعتی استفاده می‌شود و از ساختار مقاوم، عملکرد پایدار و جریان‌کشی بالا بهره می‌برد.

🔹 مشخصات فنی و ویژگی‌ها

• پیکربندی کنتاکت: SPDT (یک تیغه باز + یک تیغه بسته)

• جریان نامی: 10 آمپر / 250 VAC

• نوع اهرم: Hinge Roller Lever (اهرم غلتان مفصلی)

• جنس پلاتین تماس: آلیاژ AgCdO برای دوام بیشتر در محیط‌های صنعتی

• نیروی عملکرد (Operating Force): حداکثر ۱٫۱۸ نیوتن

• مسیر حرکت (Pre-travel): ≈ ۵ میلی‌متر، بیش‌حرکت (Over-travel): ≥ ۲ میلی‌متر

• ساختار بدنه: نوع استاندارد با بدنه رزینی مقاوم در برابر مواد شیمیایی

• نوع نصب: سطحی (Surface mounting) با ترمینال پیچ‌خور (M4)

• عملکرد در رطوبت و دما: از –۱۰ تا +۸۰ درجه سانتی‌گراد و رطوبت ۲۵ تا ۹۵٪

• تست لرزش: دامنه دوگانه 1.5 میلی‌متر در فرکانس ۱۰ تا ۵۵ هرتز به مدت ۲ ساعت

• مقاومت عایقی: حداقل ۱۰۰ MΩ در ۵۰۰ V DC

• قدرت دی‌الکتریک: تحمل ۲۰۰۰ ولت AC بین ترمینال و بدنه فلزی برای ۱ دقیقه

• عمر کاری:

  • مکانیکی: حداقل ۱ میلیون بار (حداکثر فرکانس 120 بار در دقیقه)

  • الکتریکی: حداقل ۳۰۰ هزار بار (بسته به بار)

• وزن تقریبی: ۸۰ گرم

🏭 کاربردهای پیشنهادی

• سیستم‌های اتوماسیون صنعتی و خطوط تولید

• ماشین‌آلات CNC که نیاز به تشخیص موقعیت دقیق دارند

• نوار نقاله‌ها، دستگاه‌های بسته‌بندی و تجهیزات انتقال قطعه

• تابلوهای کنترل برای قطع یا راه‌اندازی فرمان با وصول نقطه نهایی حرکت

• تجهیزات ایمنی و سنجش موقعیت در سیستم‌های مکانیکی

✅ مزایای استفاده از HY-R704B

• عملکرد دقیق و پاسخ سریع به تغییر وضعیت

• طراحی مقاوم برای کار مداوم و محیط‌های صنعتی

• جریان‌کشی بالا با قابلیت سوئیچینگ مطمئن

• نصب آسان و استفاده از ترمینال پیچ‌خور برای ایمنی و دوام

• عمر کاری طولانی با حداقل نیاز به نگهداری
